UL線について（UL1015）
UL線（機器内配線用 耐熱ビニル電線/UL1015）とは
電気、電子機器の内部配線(一次回路のリード線)です。
絶縁体は、非鉛耐熱ビニル。
UL線（機器内配線用 耐熱ビニル電線/UL1015）の特徴
UL、CSA共用です。
UL：VW-1、電気用品安全法：-F-の難撚性に合格しています。
鉛化合物を含んでいません。

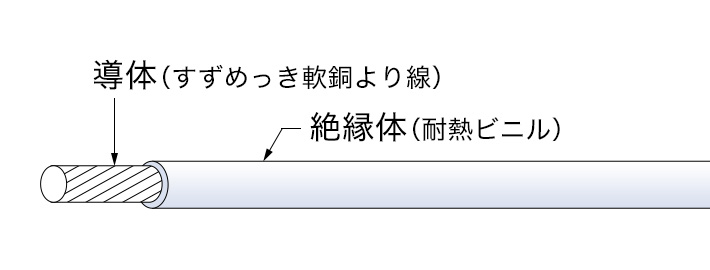

UL線（機器内配線用 耐熱ビニル電線/UL1015）の構造
UL線（機器内配線用 耐熱ビニル電線/UL1015）の規格
- 規格
UL 758、CSA C22.2 No.127 - 定格
105℃、600V
UL線（機器内配線用 耐熱ビニル電線/UL1015）の寸法・許容電流表
| 導体 | 絶縁体 厚さ(mm) |
仕上外径 (約)(mm) |
最大導体抵抗 (20℃)(Ω/km) |
概算質量 (kg/km) |
定尺 (m(ft)) |
許容電流 (A) |
||
|---|---|---|---|---|---|---|---|---|
| サイズ (AWG) |
構成 (本/mm) |
外径 (mm) |
||||||
| 18 | 43/0.16 | 1.21 | 0.81 | 2.85 | 23.7 | 16 | 305(1,000) | 17 |
| 16 | 54/0.18 | 1.53 | 0.81 | 3.15 | 14.2 | 22 | 305(1,000) | 23 |
| 14 | 41/0.26 | 1.92 | 0.81 | 3.55 | 9.63 | 30 | 305(1,000) | 30 |
| 12 | 43/0.32 | 2.42 | 0.9 | 4.25 | 5.62 | 45 | 153(500) | 43 |
| 10 | 66/0.32 | 3 | 1 | 5 | 3.7 | 65 | 153(500) | 57 |
※許容電流値は周囲温度40℃、気中1条配線時の計算値です。
※絶縁体色相：黒、白、赤、緑、黄、茶、青、橙、桃、灰、若草、空、紫
※サイズ、色相により在庫しています。
※ストライプも可能です。
※電気特性 耐電圧:A.C.2,000V/1min
